ОПИСАНИЕ

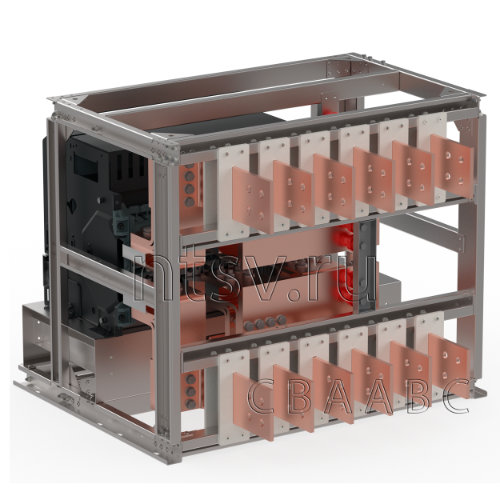

Блок замены автоматического выключателя Электрон Э40В (БЗАВ) представляют собой монтажное основание, на котором установлен новый автоматический выключатель с контактными выводами-адаптерами. Монтажное основание обеспечивает сопряжение с крепёжными отверстиями заменяемого автоматического выключателя. Контактные выводы-адаптеры обеспечиваю точное сопряжение выводов нового автоматического выключателя с шинами для подключения заменяемого автоматического выключателя в НКУ.
Размеры, посадочные места и размеры шинных выводов изделия гарантированно совпадают с размерами заменяемого выключателя. Это гарантирует минимальное время замены устаревшего автоматического выключателя Электрон Э40В, без изменения конструктива НКУ. В большинстве случаев наше решение полностью совместимо с существующей системой вторичных цепей управления и сигнализации. При необходимости реализуем новую систему вторичных цепей с готовыми жгутами для подключения к новым цепям.
Основные технические характеристики, приведены в таблице.
| Наименование | Э40В-NA1-4000-4000-М- (ABC-CBA)-CHINT |
| Описание | Блок замены автоматического выключателя (БЗАВ) Электрон Э40В (не выпускается) выдвижного исполнения номинальным током 4000 А фазировка АВС-CBA производства АО «Контактор» на аналог. Замена блока в ячейке без изменения конструкции ячейки и токоведущих шин. Новый автоматический выключатель в составе комплекта NA1-4000-4000М/3P выкат, CHINT 101102 |
| Новый автоматический выключатель в составе БЗАВ | Воздушный авт. выкл. NA1-4000-4000M/3P выкат., 4000А, 80кА, тип М, AC230В (R) |
| Номинальный ток Iном, А | 4000 |
| Пределы регулировки номинального тока Iном, А | 1600...4000 |
| Номинальное рабочее напряжение переменного тока Ue, В | 400...690 |
| Предельная коммутационная способность переменного тока Icu, кА | 50 |
| Материал каркаса (основание) | оцинкованная сталь 2 мм |
| Материал изоляторов | DUROSTONE российский аналог, сопротивление изоляции более 1 ТОм, негироскопичен, негорючий, дугостойкий |
| Материал шинных адаптеров | медь М1Т х/к без покрытия |
| Наличие разъёма сопряжения вторичных цепей | Да (ШР-60). Полное сопряжение по сигналам с существующим ответным разъёмом |
| Количество полюсов | 3 |
| Вспомогательные контакты | 4НО+4НЗ |
| Контакты срабатывания расцепителя | 1НО |
| Катушка включения | 230 В АС/220 В DC |
| Катушка отключения | 230 В АС/220 В DC |
| Наличие привода | 220 В AC/DC + ручной привод |
| Блок защиты | электронный регулируемый LSI + индикация тока, тип M |
| Механический счётчик циклов | Да |
| Защитные шторки | Да |
| Гарантия | 1 год |
| Срок изготовления, рабочих дней | 30 |
