ОПИСАНИЕ

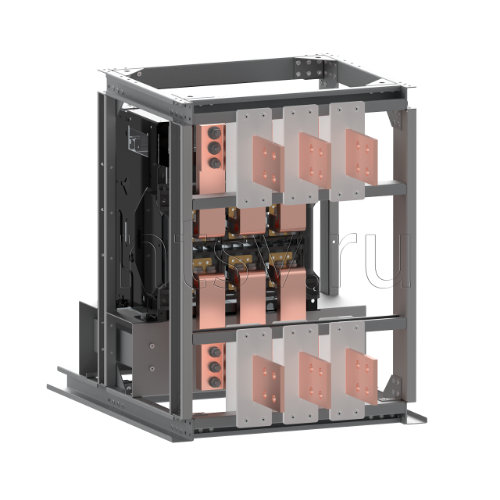

Блок замены автоматического выключателя Электрон Э16В (БЗАВ) представляют собой монтажное основание, на котором установлен новый автоматический выключатель с контактными выводами-адаптерами.
Монтажное основание обеспечивает сопряжение с крепёжными отверстиями заменяемого автоматического выключателя. Контактные выводы-адаптеры обеспечивают точное сопряжение выводов нового автоматического выключателя с шинами для подключения заменяемого автоматического выключателя в НКУ.
Размеры, посадочные места и размеры шинных выводов изделия гарантированно совпадают с размерами заменяемого выключателя. Это гарантирует минимальное время замены устаревшего автоматического выключателя Электрон Э16В, без изменения конструктива НКУ. В большинстве случаев наше решение полностью совместимо с существующей системой вторичных цепей управления и сигнализации. При необходимости реализуем новую систему вторичных цепей с готовыми жгутами для подключения к новым цепям.
Основные технические характеристики, приведены в таблице.
| Наименование | Э16В-NA1-2000-1600-М |
| Описание | Блок замены автоматического выключателя (БЗАВ) Электрон Э16В (не выпускается) выдвижного исполнения номинальным током 1600 А производства АО «Контактор» на аналог. Замена блока в ячейке без изменения конструкции ячейки и токоведущих шин. Новый автоматический выключатель в составе комплекта NA1-2000-1600М/3P выкат, CHINT 101098 |
| Новый автоматический выключатель в составе БЗАВ | Воздушный авт. выкл. NA1-2000-1600М/3P выкат., 1600A, 80kA, тип М, AC230В ® (CHINT 101098) |
| Номинальный ток Iном, А | 1600 |
| Пределы регулировки номинального тока Iном, А | 400...1600 |
| Номинальное рабочее напряжение переменного тока Ue, В | 400...690 |
| Предельная коммутационная способность переменного тока Icu, кА | 50 |
| Материал каркаса (основание) | оцинкованная сталь 2 мм |
| Материал изоляторов | DUROSTONE российский аналог, сопротивление изоляции более 1 ТОм, негироскопичен, негорючий, дугостойкий |
| Материал шинных адаптеров | Да (ШР-60). Полное сопряжение по сигналам с существующим ответным разъёмом |
| Вспомогательные (свободные) контакты | 3 перекидных |
| Контакты срабатывания расцепителя | 1НО |
| Катушка включения | 230 В АС/220 В DC |
| Катушка отключения | 230 В АС/220 В DC |
| Наличие привода | 220 В AC/DC + ручной привод |
| Блок защиты | электронный регулируемый LSI + индикация тока, тип M |
| Механический счётчик циклов | Да |
| Защитные шторки | Да |
| Гарантия | 2 года |
| Подходит для замены, аналог | Э16В-OptiMat A-1600-S1-3P-50-D-MR5.0-B; Э16В-OptiMat A-1600-S2-3P-85-D-MR7.0-B; Электрон Э16В Про, 1600А; Электрон Э25B Про, 1600А; Электрон М Э16В-55-43-1600А |
| Срок изготовления, рабочих дней | от 15 до 30 |
