ОПИСАНИЕ

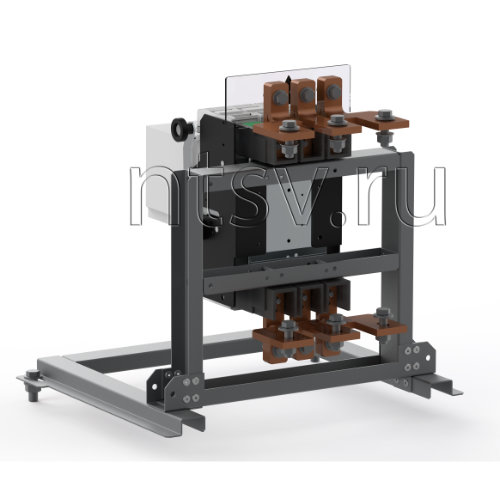

Блок замены автоматического выключателя (БЗАВ) АВМ10 или АВ2М10 выдвижного исполнения с моторным приводом представляют собой монтажное основание, на котором установлен новый автоматический выключатель с контактными выводами-адаптерами.
Монтажное основание обеспечивает сопряжение с крепёжными отверстиями заменяемого автоматического выключателя.
Контактные выводы-адаптеры позволяют подключить новый БЗАВ к существующим врубным ножам в НКУ. При этом для обеспечения контакта применяться надёжные болтовые соединения. Для этого необходимо предварительно произвести прокол отверстий в существующих врубных ножах по размерам, указанным в руководстве по монтажу.
Размеры, посадочные места и размеры шинных выводов изделия гарантированно совпадают с размерами заменяемого выключателя.
Это гарантирует минимальное время замены устаревшего автоматического выключателя АВМ10 или АВ2М10 выдвижного исполнения с моторным приводом, без изменения основного конструктива НКУ.
В большинстве случаев наше решение полностью совместимо с существующей системой вторичных цепей управления и сигнализации.
При необходимости реализуем новую систему вторичных цепей с готовыми жгутами для подключения к новым цепям.
Основные технические характеристики, приведены в таблице.
| Наименование | БЗАВ АВМ-10СВ-NM8N-06H-06EN-M |
| Описание | Блок замены автоматического выключателя (БЗАВ) АВМ10 или АВ2М10 выдвижного исполнения с моторным приводом номинальным током 630 А производства АО «Контактор» на аналог. Замена блока в ячейке без изменения конструкции ячейки и токоведущих шин. Новый автоматический выключатель в составе комплекта NM8N-630H EN 3P 630А. CHINT 269438 |
| Новый автоматический выключатель в составе БЗАВ | Авт. выкл. NM8N-630H EN 3P 630А 100кА с электр. расцепителем ® (CHINT 269438) |
| Номинальный ток Iном, А | 630 |
| Пределы регулировки номинального тока Iном, А | 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 0,95; 1,0 от Iном |
| Номинальное рабочее напряжение переменного тока Ue, В | 400...690 |
| Предельная коммутационная способность переменного тока Icu, кА | 100 |
| Материал каркаса (основание) | оцинкованная сталь 2 мм |
| Материал изоляторов | конструкция без изоляторов |
| Материал шинных адаптеров | медь М1Т х/к без покрытия Cu 99,9 % |
| Наличие разъёма сопряжения вторичных цепей | На клеммы могут быть выведены состояние НО и НЗ, аварийный контакт, независимый расцепитель, цепи управления моторным приводом |
| Вспомогательные (свободные) контакты | 1НО, 1НЗ |
| Контакты срабатывания расцепителя | 1НО |
| Катушка включения | Нет |
| Катушка отключения | 230 В АС/220 В DC |
| Наличие привода | Моторный привод MOD23-M8 AC220-240В/DC220В |
| Блок защиты | электронный регулируемый LI, тип EN |
| Механический счётчик циклов | Нет |
| Защитные шторки | Нет |
| Гарантия | 2 года |
| Срок изготовления, рабочих дней | от 15 до 30 |
