БЗАВ АВМ-10СВ-NM8N-06H-06EN-H

ОПИСАНИЕ

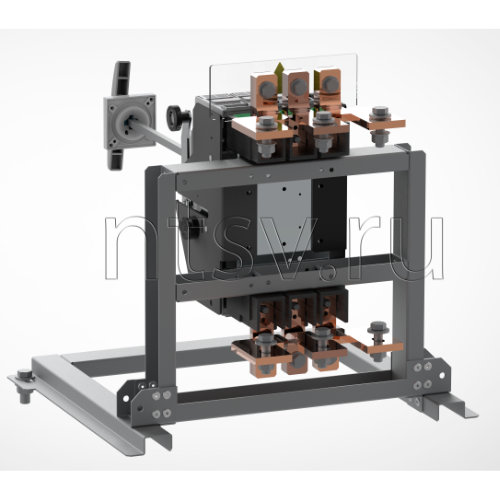

Блок замены автоматического выключателя (БЗАВ) АВМ10 или АВ2М10 выдвижного исполнения с ручным приводом представляют собой монтажное основание, на котором установлен новый автоматический выключатель с контактными выводами-адаптерами.

Монтажное основание обеспечивает сопряжение с крепёжными отверстиями заменяемого автоматического выключателя.

Контактные выводы-адаптеры позволяют подключить новый БЗАВ к существующим врубным ножам в НКУ. При этом для обеспечения контакта применяться надёжные болтовые соединения. Для этого необходимо предварительно произвести прокол отверстий в существующих врубных ножах по размерам, указанным в руководстве по монтажу.

Размеры, посадочные места и размеры шинных выводов изделия гарантированно совпадают с размерами заменяемого выключателя.

Это гарантирует минимальное время замены устаревшего автоматического выключателя АВМ10 или АВ2М10 выдвижного исполнения с ручным приводом, без изменения основного конструктива НКУ.

В большинстве случаев наше решение полностью совместимо с существующей системой вторичных цепей управления и сигнализации.

При необходимости реализуем новую систему вторичных цепей с готовыми жгутами для подключения к новым цепям.

Основные технические характеристики, приведены в таблице.

Наименование	БЗАВ АВМ-10СВ-NM8N-06H-06EN-H
Описание	Блок замены автоматического выключателя (БЗАВ) АВМ10 или АВ2М10 выдвижного исполнения с ручным приводом номинальным током 630 А производства АО «Контактор» на аналог. Замена блока в ячейке без изменения конструкции ячейки и токоведущих шин. Новый автоматический выключатель в составе комплекта NM8N-630H EN 3P 630А. CHINT 269438
Новый автоматический выключатель в составе БЗАВ	Авт. выкл. NM8N-630H EN 3P 630А 100кА с электр. расцепителем ® (CHINT 269438)
Номинальный ток Iном, А	630
Пределы регулировки номинального тока Iном, А	0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 0,95; 1,0 от Iном
Номинальное рабочее напряжение переменного тока Ue, В	400...690
Предельная коммутационная способность переменного тока Icu, кА	100
Материал каркаса (основание)	оцинкованная сталь 2 мм
Материал изоляторов	конструкция без изоляторов
Материал шинных адаптеров	медь М1Т х/к без покрытия Cu 99,9 %
Наличие разъёма сопряжения вторичных цепей	На клеммы могут быть выведены состояние НО и НЗ, аварийный контакт, независимый расцепитель
Количество полюсов	З
Вспомогательные (свободные) контакты	1НО, 1НЗ
Контакты срабатывания расцепителя	1НО
Катушка включения	Нет
Катушка отключения	230 В АС/220 В DC
Наличие привода	Ручной привод, в комплекте выносная рукоятка на дверь (ERH)
Блок защиты	электронный регулируемый LI, тип EN
Механический счётчик циклов	Нет
Защитные шторки	Нет
Гарантия	2 года
Подходит для замены, аналоги	АВ2М10НВ, АВ2М10СВ, АВМ10НВ, АВМ10СВ, Блок замены автоматического выключателя-АВМ10СВ/НВ-OptiMat D630N, Блок замены автоматического выключателя-АВМ10СВ/НВ-OptiMat A
Срок изготовления, рабочих дней	от 15 до 30
