БЗАВ R/APU50AM-16-F/1600-NA1-LSI-F/CU

ОПИСАНИЕ

Решение предназначено для замены устаревших и в настоящее время не выпускаемых автоматических выключателей стационарного исполнения типа APU-50C или APU-50AM (ранее производились польской компанией APENA). Номинальный ток 1600А.

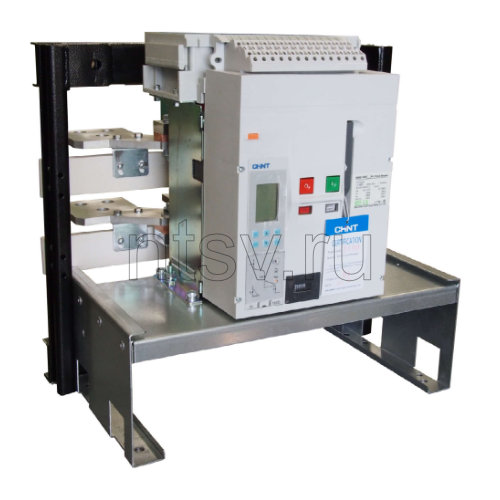

Блок замены автоматического выключателя (БЗАВ) представляет собой монтажное основание, на котором установлен новый автоматический выключатель с контактными выводами-адаптерами.

Монтажное основание обеспечивает сопряжение с крепёжными отверстиями заменяемого автоматического выключателя. Контактные выводы-адаптеры обеспечивают точное сопряжение выводов нового автоматического выключателя с шинами для подключения заменяемого автоматического выключателя в НКУ.

Размеры, посадочные места и размеры шинных выводов изделия гарантированно совпадают с размерами заменяемого выключателя. Это гарантирует минимальное время замены устаревшего автоматического выключателя, без изменения конструктива НКУ. В большинстве случаев наше решение полностью совместимо с существующей системой вторичных цепей управления и сигнализации. При необходимости реализуем новую систему вторичных цепей с готовыми жгутами для подключения к новым цепям.

Основные технические характеристики, приведены в таблице.

Наименование	R/APU50AM-16-F/1600-NA1-LSI-F/CU
Описание	Блок замены автоматического выключателя (БЗАВ) выдвижного исполнения, замена блока в ячейке без изменения конструкции ячейки и токоведущих шин. Новый автоматический выключатель в составе комплекта NA1-2000-1600M/3P выкат, CHINT 101084
Новый автоматический выключатель в составе БЗАВ	Воздушный авт. выкл. NA1-2000-1600M/3P стац.,1600А, 80кА, тип М, AC230В (R)
Номинальный ток Iном, А	1600
Пределы регулировки номинального тока Iном, А	640...1600
Номинальное рабочее напряжение переменного тока Ue, В	400...690
Предельная коммутационная способность переменного тока Icu, кА	50
Материал каркаса (основание)	оцинкованная сталь 2 мм
Материал изоляторов	DUROSTONE российский аналог, сопротивление изоляции более 1 ТОм, негироскопичен, негорючий, дугостойкий
Материал шинных адаптеров	Медь с гальваническим покрытием
Вспомогательные (свободные) контакты	4 перекидных
Контакты срабатывания расцепителя	1НО
Катушка включения	230 В АС/220 В
Катушка отключения	230 В АС/220 В
Наличие привода	220 В AC + ручной привод
Блок защиты	электронный регулируемый LSI + индикация тока, тип M
Механический счётчик циклов	Да
Защитные шторки	Да
Гарантия	2 года
Подходит для замены, аналог	APU-50C или APU-50AM
Срок изготовления, рабочих дней	от 15 до 30
