ОПИСАНИЕ
Решение предназначено для замены устаревших и в настоящее время не выпускаемых автоматических выключателей выдвижного исполнения типа APU-30C-W или APU-30AM-W (ранее производились польской компанией APENA). Номинальный ток 1000А.

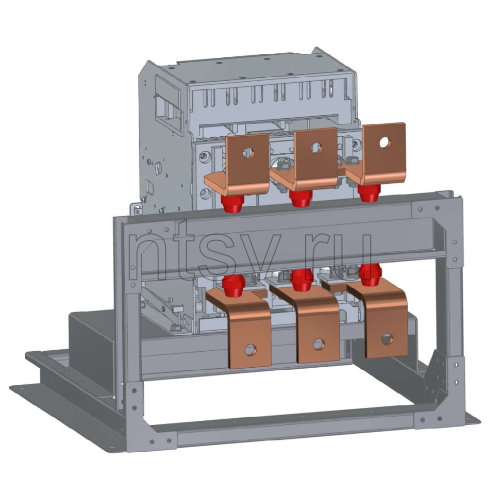

Блок замены автоматического выключателя (БЗАВ) представляет собой монтажное основание, на котором установлен новый автоматический выключатель с контактными выводами-адаптерами.
Монтажное основание обеспечивает сопряжение с крепёжными отверстиями заменяемого автоматического выключателя. Контактные выводы-адаптеры обеспечивают точное сопряжение выводов нового автоматического выключателя с шинами для подключения заменяемого автоматического выключателя в НКУ.
Размеры, посадочные места и размеры шинных выводов изделия гарантированно совпадают с размерами заменяемого выключателя. Это гарантирует минимальное время замены устаревшего автоматического выключателя, без изменения конструктива НКУ. В большинстве случаев наше решение полностью совместимо с существующей системой вторичных цепей управления и сигнализации. При необходимости реализуем новую систему вторичных цепей с готовыми жгутами для подключения к новым цепям.
Основные технические характеристики, приведены в таблице.
| Наименование | R/APU30AM-10-W/1000-NA1-LSI-W/CU |
| Описание | Блок замены автоматического выключателя (БЗАВ) выдвижного исполнения, замена блока в ячейке без изменения конструкции ячейки и токоведущих шин. Новый автоматический выключатель в составе комплекта Воздушный авт. выкл. NA1-1000-1000M/3P выкат, CHINT 101267 |
| Новый автоматический выключатель в составе БЗАВ | Воздушный авт. выкл. NA1-1000-1000M/3P выкат., 1000А, 42кА, тип М, AC230В (R) |
| Номинальный ток Iном, А | 1000 |
| Пределы регулировки номинального тока Iном, А | 400...1000 |
| Номинальное рабочее напряжение переменного тока Ue, В | 400...690 |
| Предельная коммутационная способность переменного тока Icu, кА | 42 |
| Материал каркаса (основание) | оцинкованная сталь 2 мм |
| Материал шинных адаптеров | Да (ШР-60). Полное сопряжение по сигналам с существующим ответным разъёмом |
| Вспомогательные (свободные) контакты | 4 перекидных |
| Контакты срабатывания расцепителя | 1НО |
| Катушка включения | 230 В АС/220 В |
| Катушка отключения | 230 В АС/220 В |
| Наличие привода | 220 В AC/DC + ручной привод |
| Блок защиты | электронный регулируемый LSI + индикация тока, тип M |
| Механический счётчик циклов | Да |
| Защитные шторки | Да |
| Гарантия | 2 года |
| Подходит для замены, аналог | APU-30C или APU-30AM |
| Срок изготовления, рабочих дней | от 15 до 30 |
