ОПИСАНИЕ
Решение предназначено для замены устаревших и в настоящее время не выпускаемых автоматических выключателей выдвижного исполнения типа APU-30C-W или APU-30AM-W (ранее производились польской компанией APENA). Номинальный ток 630А.

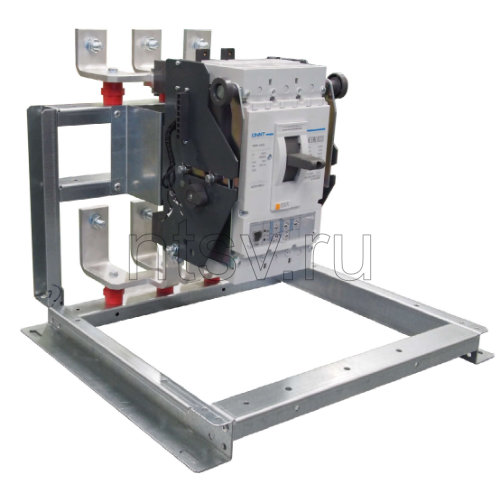

Блок замены автоматического выключателя (БЗАВ) представляет собой монтажное основание, на котором установлен новый автоматический выключатель с контактными выводами-адаптерами.
Монтажное основание обеспечивает сопряжение с крепёжными отверстиями заменяемого автоматического выключателя. Контактные выводы-адаптеры обеспечивают точное сопряжение выводов нового автоматического выключателя с шинами для подключения заменяемого автоматического выключателя в НКУ.
Размеры, посадочные места и размеры шинных выводов изделия гарантированно совпадают с размерами заменяемого выключателя. Это гарантирует минимальное время замены устаревшего автоматического выключателя, без изменения конструктива НКУ. В большинстве случаев наше решение полностью совместимо с существующей системой вторичных цепей управления и сигнализации. При необходимости реализуем новую систему вторичных цепей с готовыми жгутами для подключения к новым цепям.
Основные технические характеристики, приведены в таблице.
| Наименование | R/APU30AM-06-W/630-NM8-LSI-W/CU |
| Описание | Блок замены автоматического выключателя (БЗАВ) (не выпускается) выдвижного исполнения , замена блока в ячейке без изменения конструкции ячейки и токоведущих шин. Новый автоматический выключатель в составе комплекта Литой авт. выкл. NM8N-630S EN 3P 630А 50кА с электр. расцепителем ®CHINT 269426 |
| Новый автоматический выключатель в составе БЗАВ | Авт. выкл. NM8N-630S EN 3P 630А 50кА с электр. расцепителем ® |
| Номинальный ток Iном, А | 630 |
| Пределы регулировки номинального тока Iном, А | 250...630 |
| Номинальное рабочее напряжение переменного тока Ue, В | 400...690 |
| Предельная коммутационная способность переменного тока Icu, кА | 50 |
| Материал каркаса (основание) | оцинкованная сталь 2 мм |
| Материал шинных адаптеров | Медь с гальваническим покрытием |
| Вспомогательные (свободные) контакты | 3 перекидных |
| Контакты срабатывания расцепителя | 1НО |
| Катушка включения | 230 В АС/220 В |
| Катушка отключения | 230 В АС/220 В |
| Наличие привода | 220 В AC + ручной привод |
| Блок защиты | электронный регулируемый LSI + индикация тока, тип M |
| Механический счётчик циклов | Да |
| Защитные шторки | Да |
| Гарантия | 2 года |
| Подходит для замены, аналог | APU-30C или APU-30AM |
| Срок изготовления, рабочих дней | от 15 до 30 |
